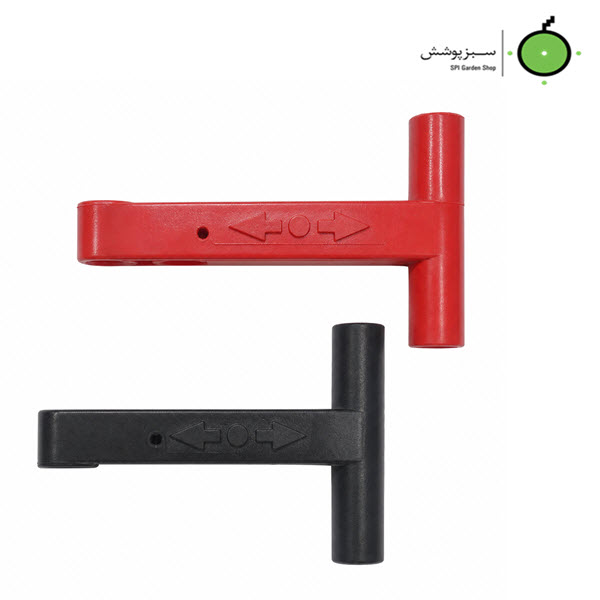

اهرم تغییر جهت حرکت تراکتور دوچرخ BCS و SKN
قابلیت مانور بالا و تغییر مسیر سریع در زمینهای کشاورزی، یکی از مهمترین مزایای تراکتورهای دوچرخ به شمار میرود. این دستگاهها در حین کار با ادواتی مانند روتیواتور، دروگر یا گاوآهن، نیازمند تغییر وضعیت مداوم بین حرکت رو به جلو و عقب هستند. سیستم تغییر جهت در کنترل دقیق تراکتور دوچرخ نقش حیاتی ایفا میکند و اهرم تغییر جهت حرکت، اصلیترین رابط کاربری برای اعمال این فرمانها به گیربکس است. سلامت، دقت و استحکام این اهرم نه تنها ضامن راحتی اپراتور است، بلکه به طور مستقیم از استهلاک و خرابی زودهنگام چرخدندههای داخلی گیربکس جلوگیری میکند. در این راهنمای فنی، به بررسی ساختار، عملکرد و نکات مهم در انتخاب و نگهداری این قطعه در تراکتورهای دوچرخ BCS و SKN میپردازیم.
اهرم تغییر جهت چگونه با گیربکس در ارتباط است؟
گیربکس تراکتورهای دوچرخ دارای مکانیزم پیچیده و فشردهای از چرخدندهها و شفتهاست. اهرم تغییر جهت به عنوان یک فرماندهنده مکانیکی عمل میکند؛ به این معنا که حرکت دست اپراتور را دریافت کرده و آن را از طریق مکانیزم لینک (Linkage) و ماهکها به کشوییهای داخل گیربکس منتقل میسازد.
هنگامی که شما اهرم را جابهجا میکنید، این قطعه دندههای مربوط به حرکت جلو یا عقب را با محور اصلی درگیر کرده یا دستگاه را در حالت خلاص قرار میدهد. این انتقال فرمان باید با بالاترین دقت، در یک کورس حرکتی مشخص و بدون هیچگونه لقی اضافی انجام شود. هرگونه انحراف یا خطای ابعادی در عملکرد این اهرم، باعث میشود زبانههای درگیری (Shift Dogs) به طور کامل قفل نشوند که نتیجهی آن درگیری ناقص دنده و ایجاد تنشهای شدید مکانیکی در داخل پوسته گیربکس خواهد بود.
چرا کیفیت و استحکام اهرم اهمیت دارد؟
اهرم تغییر جهت در معرض فشارهای فیزیکی مداوم قرار دارد. اپراتورها در طول یک روز کاری، بارها وضعیت حرکت دستگاه را در زمینهای ناهموار، گلآلود یا شیبدار تغییر میدهند. این استفادهی مکرر نیازمند قطعهای است که از آلیاژهای مقاوم و فولاد باکیفیت ساخته شده باشد. استفاده از اهرمهایی با آلیاژ ضعیف یا طراحی غیراستاندارد مشکلات زیر را به همراه دارد:
- خم شدن اهرم: فشار دست اپراتور یا مقاومت گیربکس میتواند باعث خمیدگی قطعات بیکیفیت شود. تغییر زاویه اهرم باعث میشود کورس حرکتی لازم برای جا رفتن کامل دنده طی نشود.
- شکستگی در محل اتصال: مفصلها و نقاط اتصال اهرم به پوستهی گیربکس تحت بالاترین میزان تنش برشی هستند و آلیاژ ضعیف به راحتی در این نقاط دچار شکستگی میشود.
- تطابق ابعادی دقیق: زاویه خم، طول بازو و محل سوراخهای پین باید دقیقاً مطابق استاندارد گیربکسهای BCS و SKN باشد تا اهرم بتواند با کمترین نیروی ممکن، ماهکها را جابهجا کند.
علائم خرابی یا لقی اهرم تغییر جهت
خرابی این قطعه معمولاً به صورت تدریجی رخ میدهد و تشخیص بهموقع آن میتواند از هزینههای سنگین تعمیرات گیربکس جلوگیری کند. مهمترین علائم هشداردهنده عبارتند از:
- سخت جا رفتن دنده جلو یا عقب: اگر برای تغییر جهت نیاز به اعمال نیروی بیش از حد دارید، احتمالاً اهرم تاب برداشته یا بوشهای مفصل آن دچار خشکی و سایش شدهاند.
- برگشت خودکار از حالت درگیر (بیرون زدن دنده): اگر دستگاه حین کار تحت فشار به طور ناگهانی خلاص میشود، یکی از دلایل اصلی آن عدم درگیری کامل دنده به دلیل خمیدگی یا نقص در اهرم تغییر جهت است.
- احساس لقی بیش از حد در اهرم: گشاد شدن محل قرارگیری پینها باعث میشود اهرم در جای خود بازی کند و فرمان شما به طور کامل به گیربکس منتقل نشود.
- صدای تقه هنگام تغییر وضعیت: شنیده شدن صدای برخورد خشن فلزات هنگام جابهجایی اهرم نشاندهنده ناهماهنگی در مکانیزم انتقال فرمان است.
- گیر کردن دستگاه بین دو وضعیت حرکتی: اگر اهرم در نقطه وسط گیر کرده و دستگاه نه جلو میرود و نه عقب، مکانیزم لینک دچار اختلال جدی شده است.
پیامدهای استفاده از اهرم معیوب
نادیده گرفتن علائم خرابی اهرم، مستقیماً قلب تپندهی دستگاه یعنی گیربکس را هدف قرار میدهد. درگیری ناقص ناشی از اهرم معیوب باعث ساییدگی شدید و خوردگی زبانههای درگیری در چرخدندهها میشود. این امر استهلاک داخلی را به شدت افزایش داده و برادههای فلزی را وارد واسکازین میکند که در نهایت به تمام بلبرینگها و چرخدندهها آسیب میرساند. علاوه بر این، بیرون زدن ناگهانی دنده یا تغییر وضعیت ناخواسته در زمینهای شیبدار، کنترل دستگاه را از دست اپراتور خارج کرده و خطرات ایمنی جدی (به خصوص هنگام کار با روتیواتور یا دروگر) به همراه دارد.
راهنمای انتخاب اهرم مناسب برای تراکتور BCS و SKN
پیش از خرید و تعویض اهرم تغییر جهت، ارزیابی دقیق چند نکته الزامی است:
- سازگاری با مدل دقیق تراکتور: اگرچه برندهای BCS و SKN پلتفرمهای مشابهی دارند، اما مدلهای مختلف (مانند BCS 728، ۷۴۰ یا SKNهای سری مختلف) ممکن است در طول اهرم یا نحوه اتصال تفاوتهای ساختاری داشته باشند.
- وضعیت قطعات جانبی: هنگام خرید اهرم، حتماً سلامت بوشها، پینها، خارها و فنرهای تثبیتکننده (در صورت وجود در مکانیزم) را نیز بررسی کنید.
- بررسی مکانیزم لینک داخلی: گاهی لقی اهرم ناشی از ساییدگی شفت ورودی به گیربکس است و خرید اهرم جدید به تنهایی مشکل را حل نمیکند.
نکات سرویس و نگهداری
برای حفظ دقت سیستم تغییر جهت و افزایش طول عمر قطعات گیربکس، رعایت موارد زیر توصیه میشود:
- روش صحیح تغییر جهت: همیشه پیش از تغییر وضعیت از جلو به عقب یا بالعکس، دور موتور را به حداقل برسانید، کلاچ را به طور کامل بگیرید و اجازه دهید دستگاه کاملاً متوقف شود. تغییر جهت در حال حرکت، مخربترین عامل برای اهرم و گیربکس است.
- جلوگیری از ضربه شدید: دندهها را با فشار نرم و پیوسته جا بزنید؛ از ضربه زدن به اهرم با دست یا پا خودداری کنید.
- روغنکاری مفاصل: محل مفصل اهرم و پینهای بیرونی باید به صورت دورهای تمیز و با چند قطره روغن یا اسپری روانکننده سرویس شوند.
- بررسی دورهای لقی: در زمان تعویض روغن یا سرویسهای فصلی، اتصالات اهرم را از نظر شل شدن پیچها یا گشاد شدن بوشها چک کنید و قطعات فرسوده را به موقع جایگزین نمایید.
سوالات متداول
چرا دنده عقب به سختی درگیر میشود؟
سخت جا رفتن دنده عقب میتواند ناشی از خمیدگی اهرم تغییر جهت، ساییدگی پینها و بوشهای اتصال اهرم، رگلاژ نبودن کلاچ، یا وجود پلیسه و خرابی در ماهکها و چرخدندههای داخلی گیربکس باشد. بررسی از بیرون (کلاچ و اهرمها) باید قدم اول عیبیابی باشد.
آیا خم شدن اهرم میتواند به گیربکس آسیب بزند؟
بله، به شدت. خمیدگی اهرم باعث میشود کورس حرکتی مورد نیاز برای جا رفتن دنده تکمیل نشود. در این حالت، دندهها فقط تا نیمه با هم درگیر میشوند که تحت بار کاری، باعث خرد شدن لبهی دندهها و سایش شدید زبانههای درگیری خواهد شد.
تفاوت اهرم تغییر جهت در مدلهای مختلف BCS چیست؟
تفاوتها عمدتاً در طول میله، زاویهی خمیدگی برای قرارگیری ارگونومیک در دسترس کاربر، و نوع اتصال به شفت گیربکس (خاردار، پیچشونده یا پیندار) است. بنابراین تطابق دقیق شماره قطعه با مدل گیربکس ضروری است.
آیا نصب این قطعه نیاز به باز کردن کامل گیربکس دارد؟
خیر، در اکثر موارد اهرم تغییر جهت روی شفتهای بیرونی گیربکس یا روی مکانیزم فرمان نصب میشود و تعویض خود اهرم، نیازی به شکافتن پوسته اصلی گیربکس ندارد. با این حال، تعویض بوشهای داخلی مرتبط با آن ممکن است نیازمند دانش فنی بیشتری باشد.
این قطعه با داشتن مشخصات فنی مناسب و ویژگیهای کاربردی، انتخاب عالی از فروشگاه سبز پوشش نماینده انحصاری محصولات BCS ایتالیا و شرکت سبزکوش نگین (SKN) برای کشاورزان و باغداران حرفهای است.
